Flansch-Kugelhahn

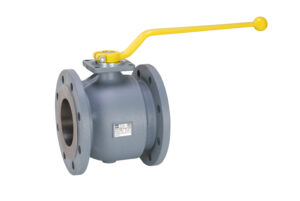

• Flanschkugelhahn KSN75B (Hebelgriff, Fl/Fl, Kugel Edelstahl, DVGW Gas PN16)

  • Baulänge nach DIN EN 558-R14
  • Ausblassichere Schaltwelle
  • Wartungsfrei
  • Gekammerte Dichtung
  • Montageflansch nach DIN ISO 5211
  • Silikonfrei
  • Fire-Safe-Design
  • Voller Durchgang
  • Zweiteiliges Gehäuse, verschraubt
  • Schwimmende Kugel

  Kenndaten

  Zulassung:	DVGW Gas-Zulassung PN16 DVGW Zulassung nach Gasgeräteverordnung GAR EU-2016-426 HTB-geprüft MOP16 DN25 bis DN100 HTB-geprüft MOP5 DN125 bis DN150 Zulassung für Wasserstoffbeimischung bis 100% Einstufung nach PED Kategorie 0 PED 2014-68-EU (DN25) Einstufung nach PED Kategorie 2 PED 2014-68- EU (DN32 bis DN150) TA-Luft Zulassung nach DIN EN ISO 15848 LABS konform nach VDMA 24364
  Material:	Sphäroguss 5.3103, Kugel Edelstahl 1.4301
  Druckstufe:	PN16
  Druckgeräterichtlinie:	2014/68/EU
  Umgebungs-Temperaturbereich:	-20°C bis + 60°C
  Baulänge:	EN 558-1 Reihe 14
  Kugeldichtung:	3-seitige Kammerung
  Schaltwelle:	ausblassicher
  Flanschanschlussmaße:	EN 1092-1 PN16

  Verwendung

  Acetylen, Argon, Gase nach G260, Tyfocor, Wasserstoff

  Aufbauten

  • Montageflansch nach DIN ISO 5211
  • Handgetriebe Typ 430 auf Anfrage möglich

  Bauart (Materialtabelle)



  Nr.	Bezeichnung	Werkstoff	Materialbezeichnung
  1	Gehäuse	Sphäroguss	5.3103
  2	Kugel	Edelstahl	1.4301
  3	Kugeldichtung	PTFE
  4	Flansch	Sphäroguss	5.3103
  5	Schaltwelle	Edelstahl	1.4104
  6	Anschlagscheibe	Stahl verzinkt	–
  7	Spindeldichtung	FKM	–
  8	Griff	Aluminium
  9	Gehäusedichtung	FKM
  10	Anlaufring	Polyamid	–
  11	Anschlagstift	Edelstahl	–
  14	Federring	Federstahl	1.4310



  Abmessungen

  (Maße in mm / z = Anzahl der Flanschlöcher)

  										Montageflansch				Gewicht
  DN	LW	L	D	K	h	z	d	H	R	DIN ISO 5211	SW1	d1	d2	~ kg
  25	25	125	115	85	60	4	14	111,50	165	F 05	11	50	6,6	3,2
  32	32	130	140	100	71	4	18	122,5	165	F 05	11	50	6,6	4,5
  40	40	140	150	110	77	4	18	134	185	F 05	14	50	6.6	5,7
  50	50	150	165	125	85	4	18	142	185	F 05	14	50	6,6	7,55
  65	65	170	185	145	95	4	18	154,5	230	F 07	17	70	9	12,1
  80	80	180	200	160	103,5	8	18	180,5	360	F 07	22	70	9	15,5
  100	100	190	220	180	120	8	18	197	360	F 10	22	102	11	22,6
  125	125	200	250	210	139	8	18	216	360	F 10	22	102	11	30,4
  150*	142	210	285	240	158	8	22	236	556	F 10	27	102	11	42,0

  *Hinweis: Kugelhahn DN150 kann nur bei geöffneter Kugel ein- bzw. ausgebaut werden.

  Preise

  Bitte kontaktieren Sie uns unter info@tecon-systemtechnik.de oder +4926196389744. Danke!



  DN	Preis
  mm	€
  DN25	Auf Anfrage
  DN32	Auf Anfrage
  DN40	Auf Anfrage
  DN50	Auf Anfrage
  DN65	Auf Anfrage
  DN80	Auf Anfrage
  DN100	Auf Anfrage
  DN125	Auf Anfrage
  DN150	Auf Anfrage




  Jetzt Angebot oder Info anfordern Daten als PDF Download

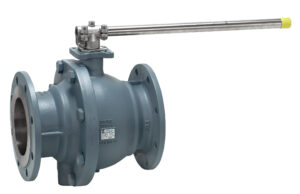

• Flanschkugelhahn KSN77B (Hebelgriff, Fl/Fl, Kugel Edelstahl, DVGW Gas PN16)

  • Baulänge nach DIN EN 558-R27
  • Ausblassichere Schaltwelle
  • Wartungsfrei
  • Gekammerte Dichtung
  • Montageflansch nach DIN ISO 5211
  • Silikonfrei
  • Fire-Safe-Design
  • Voller Durchgang (DN250 reduzierter Durchgang)
  • Zweiteiliges Gehäuse mit Mittelflansch
  • Schwimmende Kugel

  Kenndaten

  Zulassung:	DVGW Gas-Zulassung PN16 DVGW Zulassung nach Gasgeräteverordnung GAR EU-2016-426 Einstufung nach PED Kategorie 3 PED 2014-68-EU TA-Luft Zulassung nach DIN EN ISO 15848 LABS konform nach VDMA 24364
  Material:	Sphäroguss 5.3105, Kugel Edelstahl 1.4301
  Druckstufe:	PN16
  Druckgeräterichtlinie:	2014/68/EU
  Temperaturbereich:	Gas -20°C bis + 60°C (abhängig vom Betriebsdruck)
  Baulänge:	EN 558-1 Reihe 14 (DIN 3202 – F4)
  Kugeldichtung:	3-seitige Kammerung
  Schaltwelle:	ausblassicher
  Flanschanschlussmaße:	EN 1092-1 PN16

  Verwendung

  Argon, Gase nach G260, Wasserstoff

  Aufbauten

  • Montageflansch nach DIN ISO 5211
  • Handgetriebe Typ 430 auf Anfrage möglich

  Bauart (Materialtabelle)



  Nr.	Bezeichnung	Werkstoff	Materialbezeichnung
  1	Gehäuse	Sphäroguss	5.3105
  2	Kugel	Edelstahl	1.4301
  3	Kugeldichtung	PTFE
  4	Flansch	Sphäroguss	5.3105
  5	Schaltwelle	Edelstahl	1.4104
  6	Anschlagscheibe	Stahl verzinkt	–
  7	Spindeldichtung	FKM	–
  8	Griff	Edelstahl
  9	Gehäusedichtung	FKM
  10	Anlaufring	Polyamid	–
  11	Anschlagstift	Stahl verkinkt	–
  14	Federring	Federstahl	1.4301
  17	Sechskantschraube	Stahl verkinkt	8.8



  Abmessungen

  (Maße in mm / z = Anzahl der Flanschlöcher)

  										Montageflansch				Gewicht
  DN	LW	L	D	K	h	z	d	H	R	DIN ISO 5211	SW 1	d1	d2	~ kg
  125	125	325	250	210	167	8	18	242	556	F 10	27	102	11	42,8
  150	150	350	285	240	190	8	22	265	556	F 10	27	102	11	65,7
  200	200	400	340	295	238	12	22	313	706	F12/F14	27	125/140	13/17	119,4
  250	200	450	405	355	219	12	26	298	706	F14	27	140	M16	158,0

  DN125-200: voller Durchgang
  DN250: reduzierter Durchgang

  Preise

  Bitte kontaktieren Sie uns unter info@tecon-systemtechnik.de oder +4926196389744. Danke!



  DN	Preis
  mm	€
  DN125	Auf Anfrage
  DN150	Auf Anfrage
  DN200	Auf Anfrage
  DN250	Auf Anfrage




  Jetzt Angebot oder Info anfordern Daten als PDF Download

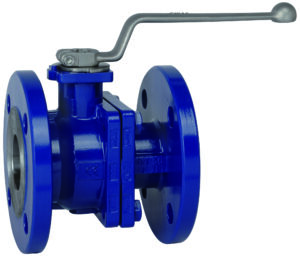

• Flanschkugelhahn 71MS (Stahlguss, Hebelgriff, Fl/Fl, PN40, Baulänge R27)

  • Baulänge nach DIN EN 558-R27
  • Ausblassichere Schaltwelle
  • Antistatikausführung
  • Gekammerte Dichtung
  • Montageflansch nach DIN ISO 5211
  • Silikonfrei
  • Fire-Safe-Design
  • Voller Durchgang
  • Zweiteiliges Gehäuse mit Mittelflansch

  Kenndaten

  Zulassung:	DVGW Gas-Zulassung PN40 Einstufung nach PED Kategorie 0 PED 2014-68-EU (DN15 bis DN25) Einstufung nach PED Kategorie 2 PED 2014-68- EU (DN32 bis DN100) TA-Luft Zulassung nach DIN EN ISO 15848 LABS konform nach VDMA 24364
  Material:	Stahlguss 1.0619, Kugel Edelstahl 1.4408
  Druckstufe:	PN40
  Druckgeräterichtlinie:	2014/68/EU
  Temperaturbereich:	-20°C bis + 180°C (abhängig vom Betriebsdruck) / -20°C bis + 60°C für Erdgas
  Baulänge:	EN 558-1 Reihe R27
  Kugeldichtung:	3-seitige Kammerung
  Schaltwelle:	ausblassicher
  Flanschanschlussmaße:	EN 1092-1 PN40

  Verwendung

  • Gase nach G260, Stickstoff
  • Auf Anfrage, mit entsprechenden Dichtsystemen: Druckluft, Wasser allgemein, Kraftstoffe, Heizöl, Polyol, Isocyanat, Heizungskreisläufe, Wasserstoff, Wasser-Glykol-Mischungen, Wasserdampf, Wärmeträgeröl, Acetylen, Argon, Sauerstoff, Öl, Thermoöl, Tyfocor

  Aufbauten

  • Montageflansch nach DIN ISO 5211
  • Handgetriebe Typ 430 auf Anfrage möglich

  Bauart (Materialtabelle)



  Nr.	Bezeichnung	Werkstoff	Materialbezeichnung
  1	Gehäuse	Stahlguss	1.0619
  2	Kugel	Edelstahl	1.4408
  3	Kugeldichtung	TFM*
  4	Flansch	Stahlguss	1.0619
  5	Schaltwelle	Edelstahl	1.4404
  6	Anschlagscheibe	Stahl verzinkt	–
  7	Spindeldichtung	FKM/PTFE*	–
  8	Griff	Stahlguss verzinkt	1.0619
  9	Gehäusedichtung	FKM/ PTFE-TFM*
  10	Anlaufring	*	–
  11	Anschlagstift	Stahl verzinkt	–
  12	Packung	*
  13	Tellerfeder	Federstahl	1.4310
  14	Federring	Federstahl	1.4310
  15	Packungsmutter	Edelstahl	1.4404
  16	Federndes Druckstück	Edelstahl	A2
  17	Sechskantschraube	Edelstahl	A2-70

  *je nach Verwendung

  Abmessungen

  (Maße in mm / z = Anzahl der Flanschlöcher)

  										Montageflansch					Gewicht
  DN	LW	L	D	K	h	z	d	H	R	DIN ISO 5211	MM	SW	d1	d2	~ kg
  15	15	115	95	65	43,5	4	14	100,0	140	F03	47	9	36	M5	2,34
  20	20	120	105	75	49	4	14	106,0	140	F03	46,5	9	36	M5	2,95
  25	25	125	115	85	59,5	4	14	109,0	165	F05	46	11	50	7	4,01
  32	32	130	140	100	71	4	18	120,0	165	F05	49	11	50	7	5,63
  40	40	140	150	110	75,5	4	18	132,5	200	F05	52	14	50	7	6,81
  50	50	150	165	125	83,5	4	18	140,5	200	F05	59,5	14	50	7	9,13
  65	65	170	185	145	103,5	8	18,5	163,0	230	F07	72	17	70	9	14,5
  80	80	180	200	160	118	8	18,5	195,0	360	F10	70	22	102	11	20,0
  100	100	190	235	190	135	8	22,5	212,5	360	F10	92	22	102	11	32,0





  Preise

  Bitte kontaktieren Sie uns unter info@tecon-systemtechnik.de oder +4926196389744. Danke!



  DN	Preis
  mm	€
  DN15	Auf Anfrage
  DN20	Auf Anfrage
  DN25	Auf Anfrage
  DN32	Auf Anfrage
  DN40	Auf Anfrage
  DN50	Auf Anfrage
  DN65	Auf Anfrage
  DN80	Auf Anfrage
  DN100	Auf Anfrage




  Jetzt Angebot oder Info anfordern Daten als PDF Download

• Flanschkugelhahn 71ME (Edelstahl, Hebelgriff, Fl/Fl, PN40, Baulänge R27) für Wasserstoff

  • Baulänge nach DIN EN 558-R27
  • Ausblassichere Schaltwelle
  • Antistatikausführung
  • Gekammerte Dichtung
  • Montageflansch nach DIN ISO 5211
  • Silikonfrei
  • Fire-Safe-Design
  • Voller Durchgang
  • Zweiteiliges Gehäuse mit Mittelflansch

  Kenndaten

  Zulassung:	DVGW Gas-Zulassung PN40 Einstufung nach PED Kategorie 0 PED 2014-68-EU (DN15 bis DN25) Einstufung nach PED Kategorie 2 PED 2014-68- EU (DN32 bis DN100) TA-Luft Zulassung nach DIN EN ISO 15848 LABS konform nach VDMA 24364
  Material:	Edelstahl 1.4408, Kugel Edelstahl 1.4408
  Druckstufe:	PN40
  Druckgeräterichtlinie:	2014/68/EU
  Temperaturbereich:	-20°C bis + 180°C (abhängig vom Betriebsdruck) / -20°C bis + 60°C für Erdgas
  Baulänge:	EN 558-1 Reihe R27
  Kugeldichtung:	3-seitige Kammerung
  Schaltwelle:	ausblassicher
  Flanschanschlussmaße:	EN 1092-1 PN40

  Verwendung

  • Gase nach G260, Wasserstoff, Stickstoff und technische Gase
  • Auf Anfrage, mit entsprechenden Dichtsystemen: Argon, Druckluft, Wasser allgemein, Kraftstoffe, Heizöl, Ammoniak, Polyol, Isocyanat, R-134a, Heizungskreisläufe, Wasser-Glykol-Mischungen, Wasserdampf, Wärmeträgeröl, Schwache Säuren, Schwache Laugen, Trinkwasserinstallation, Acetylen, Sauerstoff, Öl, Thermoöl, Tyfocor

  Aufbauten

  • Montageflansch nach DIN ISO 5211
  • Handgetriebe Typ 430 auf Anfrage möglich

  Bauart (Materialtabelle)



  Nr.	Bezeichnung	Werkstoff	Materialbezeichnung
  1	Gehäuse	Edelstahl	1.4408
  2	Kugel	Edelstahl	1.4408
  3	Kugeldichtung	TFM*
  4	Flansch	Edelstahl	1.4408
  5	Schaltwelle	Edelstahl	1.4404
  6	Anschlagscheibe	Edelstahl	1.4301
  7	Spindeldichtung	FKM/PTFE*	–
  8	Griff	Edelstahl	1.4301
  9	Gehäusedichtung	FKM/ PTFE-TFM*
  10	Anlaufring	*	–
  11	Anschlagstift	Edelstahl	–
  12	Packung	*
  13	Tellerfeder	Federstahl	1.4310
  14	Federring	Federstahl	1.4310
  15	Packungsmutter	Edelstahl	1.4404
  16	Federndes Druckstück	Edelstahl	A2
  17	Sechskantschraube	Edelstahl	A2-70

  *je nach Verwendung

  Abmessungen

  (Maße in mm / z = Anzahl der Flanschlöcher)

  										Montageflansch						Gewicht
  DN	LW	L	D	K	h	z	d	H	R	DIN ISO 5211	MM	g	SW	d1	d2	~ kg
  15	15	115	95	65	43,5	4	14	100,0	140	F03	47	45	9	36	M5	2,35
  20	20	120	105	75	49	4	14	106,0	140	F03	46,5	58	9	36	M5	3,0
  25	25	125	115	85	59,5	4	14	109,0	165	F05	46	68	11	50	7	4,2
  32	32	130	140	100	71	4	18	120,0	165	F05	49	78	11	50	7	5,7
  40	40	140	150	110	75,5	4	18	132,5	200	F05	52	88	14	50	7	6,8
  50	50	150	165	125	83,5	4	18	140,5	200	F05	59,5	102	14	50	7	9,2
  65	65	170	185	145	103,5	8	18,5	163,0	230	F07	72	122	17	70	9	13,4
  80	80	180	200	160	118	8	18,5	195,0	360	F10	70	138	22	102	11	20,0
  100	100	190	220	190	135	8	22,5	212,5	360	F10	92	162	22	102	11	32,0



  Preise

  Bitte kontaktieren Sie uns unter info@tecon-systemtechnik.de oder +4926196389744. Danke!



  DN	Preis
  mm	€
  DN15	Auf Anfrage
  DN20	Auf Anfrage
  DN25	Auf Anfrage
  DN32	Auf Anfrage
  DN40	Auf Anfrage
  DN50	Auf Anfrage
  DN65	Auf Anfrage
  DN80	Auf Anfrage
  DN100	Auf Anfrage




  Jetzt Angebot oder Info anfordern Daten als PDF Download

• Handgetriebe 430 (für Flanschkugelhähne KSN75B, KSN77B, 71ME, 71MS und Gewindekugelhahn 87E)

  • Temperatur max. 60 °C (wenn kein erhöhter Aufbausatz)
  • DN50 bis DN250



  Verwendung

  Handgetriebe 430 für die Flanschkugelhähne KSN75B, KSN77B, 71ME, 71MS und den Gewindekugelhahn 87E

  Abmessungen

  Maße (mm) und Werte

  Typ	Größe		Baureihe				Erhöhter Aufbau	Höhe Konsole	Gewicht
  		DN	75	77	71	87E		mm	~ kg
  430-06	2“	50	x		x	x			2,57
  430-08	2 1/2“	65	x		x				3,45
  430-08	3“	80	x		x				3,37
  430-08	4“	100	x		x				3,37
  430-08	5“	125	x						3,37
  430-11	5“	125		x	x				7,13
  430-11	6“	150	x				x		7,13
  430-11	6“	150		x	x		x		7,13
  430-12	8“	200		x	x				12,32
  430-12	10“	250		x			x	80	15,01



  Typ	Übersetzung	L-A	H-A	B-A	MM1	MM2	D-A	SW3	Flanschbauart ISO 5211
  									ISO F1	ISO F2
  430-06	40:1	214	152	283	243	168	250	14	F05	F07
  430-08	37:1	230	153	309	259	175	250	17/22	F07	F10
  430-11	45:1	338	238	382	309	260	400	22/27	F10	F12
  430-12	40:1	414	290	484	396	330	500	27	F10	F12







  Preise

  Bitte kontaktieren Sie uns unter info@tecon-systemtechnik.de oder +4926196389744. Danke!

  Typ	Größe	Baureihe	Preis
  			€
  430-06	2“	75/71M/87E	Auf Anfrage
  430-08	2 1/2“	75/71M	Auf Anfrage
  430-08	3“	75/71M	Auf Anfrage
  430-08	4“	75/71M	Auf Anfrage
  430-08	5“	75	Auf Anfrage
  430-11	5“	77/71M	Auf Anfrage
  430-11	6“	75	Auf Anfrage
  430-11	6“	77/71M	Auf Anfrage
  430-12	8“	77/71M	Auf Anfrage
  430-12	10“	77	Auf Anfrage




  Jetzt Angebot oder Info anfordern Daten als PDF Download

• Flanschkugelhahn 71ME (Edelstahl, Hebelgriff, Fl/Fl, PN16, Baulänge R27) für Wasserstoff

  • Baulänge nach DIN EN 558-R27
  • Ausblassichere Schaltwelle
  • Antistatikausführung
  • Gekammerte Dichtung
  • Montageflansch nach DIN ISO 5211
  • Silikonfrei
  • Fire-Safe-Design
  • Voller Durchgang
  • Zweiteiliges Gehäuse mit Mittelflansch

  Kenndaten

  Zulassung:	DVGW Gas-Zulassung PN16 Einstufung nach PED Kategorie 0 PED 2014-68-EU (DN15 bis DN25) Einstufung nach PED Kategorie 2 PED 2014-68- EU (DN32 bis DN200) TA-Luft Zulassung nach DIN EN ISO 15848 LABS konform nach VDMA 24364
  Material:	Edelstahl 1.4408, Kugel Edelstahl 1.4408
  Druckstufe:	PN16
  Druckgeräterichtlinie:	2014/68/EU
  Temperaturbereich:	-20°C bis + 180°C (abhängig vom Betriebsdruck) / -20°C bis + 60°C für Erdgas
  Baulänge:	EN 558-1 Reihe R27
  Kugeldichtung:	3-seitige Kammerung
  Schaltwelle:	ausblassicher
  Flanschanschlussmaße:	EN 1092-1 PN16

  Verwendung

  • Gase nach G260, Wasserstoff, Stickstoff und technische Gase
  • Auf Anfrage, mit entsprechenden Dichtsystemen: Argon, Druckluft, Wasser allgemein, Kraftstoffe, Heizöl, Ammoniak, Polyol, Isocyanat, R-134a, Heizungskreisläufe, Wasser-Glykol-Mischungen, Wasserdampf, Wärmeträgeröl, Schwache Säuren, Schwache Laugen, Trinkwasserinstallation, Acetylen, Sauerstoff, Öl, Thermoöl, Tyfocor

  Aufbauten

  • Montageflansch nach DIN ISO 5211
  • Handgetriebe Typ 430 auf Anfrage möglich

  Bauart (Materialtabelle)



  Nr.	Bezeichnung	Werkstoff	Materialbezeichnung
  1	Gehäuse	Edelstahl	1.4408
  2	Kugel	Edelstahl	1.4408
  3	Kugeldichtung	TFM*
  4	Flansch	Edelstahl	1.4408
  5	Schaltwelle	Edelstahl	1.4404
  6	Anschlagscheibe	Edelstahl	1.4301
  7	Spindeldichtung	FKM/PTFE*	–
  8	Griff	Edelstahl	1.4301
  9	Gehäusedichtung	FKM/ PTFE-TFM*
  10	Anlaufring	*	–
  11	Anschlagstift	Edelstahl	–
  12	Packung	*
  13	Tellerfeder	Federstahl	1.4310
  14	Federring	Federstahl	1.4310
  15	Packungsmutter	Edelstahl	1.4404
  16	Federndes Druckstück	Edelstahl	A2
  17	Sechskantschraube	Edelstahl	A2-70

  *je nach Verwendung

  Abmessungen

  (Maße in mm / z = Anzahl der Flanschlöcher)

  										Montageflansch						Gewicht
  DN	LW	L	D	K	h	z	d	H	R	DIN ISO 5211	MM	g	SW	d1	d2	~ kg
  15	15	115	95	65	43,5	4	14	100,0	140	F03	47	45	9	36	M5	2,35
  20	20	120	105	75	49	4	14	106,0	140	F03	46,5	58	9	36	M5	3,0
  25	25	125	115	85	59,5	4	14	109,0	165	F05	46	68	11	50	7	4,2
  32	32	130	140	100	71	4	18	120,0	165	F05	49	78	11	50	7	5,7
  40	40	140	150	110	75,5	4	18	132,5	200	F05	52	88	14	50	7	6,8
  50	50	150	165	125	83,5	4	18	140,5	200	F05	59,5	102	14	50	7	9,2
  65	65	170	185	145	103,5	4	18,5	163,0	230	F07	72	122	17	70	9	13,3
  80	80	180	200	160	118	8	18,5	195,0	360	F10	70	138	22	102	11	20,950
  100	100	190	220	180	135	8	18,5	212,5	360	F10	92	158	22	102	11	25,5
  125	125	325	250	210	167	8	18,5	244	556	F10/F12	141	188	27	102/105	11/13	46,2
  150	150	350	285	240	189	8	22,5	266	556	F10/F12	160	212	27	102/125	11/13	71,00
  200	200	400	340	295	238	12	22,5	315	706	F12/F14	200	268	27	125/140	13/17	126,00



  Preise

  Bitte kontaktieren Sie uns unter info@tecon-systemtechnik.de oder +4926196389744. Danke!



  DN	Preis
  mm	€
  DN15	Auf Anfrage
  DN20	Auf Anfrage
  DN25	Auf Anfrage
  DN32	Auf Anfrage
  DN40	Auf Anfrage
  DN50	Auf Anfrage
  DN65	Auf Anfrage
  DN80	Auf Anfrage
  DN100	Auf Anfrage
  DN125	Auf Anfrage
  DN150	Auf Anfrage
  DN200	Auf Anfrage




  Jetzt Angebot oder Info anfordern Daten als PDF Download
