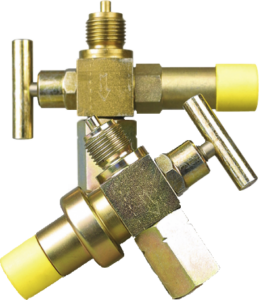

Überdruckschutzventil

• Überdruck-Schutzventil

  MPV – BP/AP

  • DVGW
  • mit integriertem Nadelabsperrventil
  • Abnahmeprüfzeugnis DIN EN 10204 3.1

  Kenndaten

  Typ BP mit Membranmesswerk:	PN 16
  Einstellbereiche:	0,1 – 3,5 bar
  Typ AP mit Kolbenmesswerk:	PN 100
  Einstellbereiche:	1,5 – 60 bar
  Option:	auch ohne Absperrventil lieferbar
  Medium:	alle Gase nach DVGW-Blatt G 260/I
  Werkstoff:	Stahl, verzinkt
  Anschlüsse:	Beidseitig G 1/2“ nach ISO 228 Teil 1 Eingangsseitig Zapfen mit Aussengewinde Ausgangsseitig Spannmuffe mit Innengewinde
  Sonderausführung:	mit BETA-Micro-Test-Gasmess-anschluss (kompatibel mit anderen Mess-Systemen z. B. Mini-Mess)



  Allgemeines

  Die Überdruck-Schutzvorrichtung Typ MPV-BP/AP schützt nachgeschaltete Druckmessgeräte vor unzulässig hohem Druckanstieg bzw. Überdruck. In Mess- und Regelanlagen können aus den verschiedensten Ursachen Drücke bzw. Druckspitzen auftreten, die den Messbereich der Manometer etc. wesentlich überschreiten.

  Aufbau und Wirkungsweise

  Vorgeschaltetes Nadelabsperrventil
  Das zu messende Gas gelangt durch die Bohrung im Grundkörper zum Absperrventil. Mit diesem Absperrventil kann die Messeinrichtung z. B. bei einer Druckprobe, beim Austausch des Überdruckschutz-Messwerkes etc. abgesperrt bzw. geschützt werden.

  Überdruck-Schutz-Messwerk
  Aus dem Absperrventil tritt das zu messende Gas in das Messwerk ein. Solange der Messdruck geringer ist als der über die Schraubenfeder auf den Kolben bzw. die Membran wirkende Gegendruck, bleibt das Ventil auf Durchlass-Stellung, bzw. lässt den Druck auf das nachgeschaltete Mess-System (Manometer, Druckmesszelle etc.) durch.
  Steigt dagegen der Messdruck über den Gegendruck der Schraubenfeder, so wird das Ventil über den Kolben bzw. Membransystem geschlossen. Der Zugang zum Messgerät ist unterbrochen und dieses vor Druckanstieg geschützt.

  Überdruckeinstellbereiche



  Voraussetzung für eine einwandfreie Funktion

  Eine einwandfreie Funktion erfordert ein staub- bzw. partikelfreies Gas. Verunreinigungen beschädigen die Oberfläche der O-Ringdichtungen. Eine störungsfreie Funktion bzw. ein Schließen ist dann nicht mehr gewährleistet.

  Preise

  Bitte kontaktieren Sie uns unter info@tecon-systemtechnik.de oder +4926196389744. Danke!

  Artikel	Art.-Nr.	Preis €
  Überdruck-Schutzventil mit Kolbenmesswerk Einstellbereich 1,5 bis 2,5 bar	MSMPVAP3	107,10
  Überdruck-Schutzventil mit Kolbenmesswerk Einstellbereich 2,5 bis 8,0 bar	MSMPVAP4	107,10
  Überdruck-Schutzventil mit Kolbenmesswerk Einstellbereich 8,0 bis 12,0 bar	MSMPVAP5	107,10
  Überdruck-Schutzventil mit Kolbenmesswerk Einstellbereich 12,0 bis 60,0 bar	MSMPVAP6	107,10
  Überdruck-Schutzventil mit Membranmesswerk Einstellbereich 0,1 bis 0,15 bar	MSMPVBP1	121,80
  Überdruck-Schutzventil mit Membranmesswerk Einstellbereich 0,12 bis 0,4 bar	MSMPVBP2	121,80
  Überdruck-Schutzventil mit Membranmesswerk Einstellbereich 0,2 bis 0,6 bar	MSMPVBP3	121,80
  Überdruck-Schutzventil mit Membranmesswerk Einstellbereich 0,4 bis 1,5 bar	MSMPVBP4	121,80
  Überdruck-Schutzventil mit Membranmesswerk Einstellbereich 1,0 bis 3,5 bar	MSMPVBP5	121,80
  Mehrpreis für die Justierung des benötigten Schaltwertes ab Werk	MSMPVJUST	4,00
  Spannfeder als Einzelteil zum eigenen Austausch Federnummer bei Bestellung angeben	MSMPVFEDER	2,50
  Abnahmeprüfzeugnis DIN EN 10204 3.1	APZ	18,00


  Jetzt Angebot oder Info anfordern Daten als PDF Download
