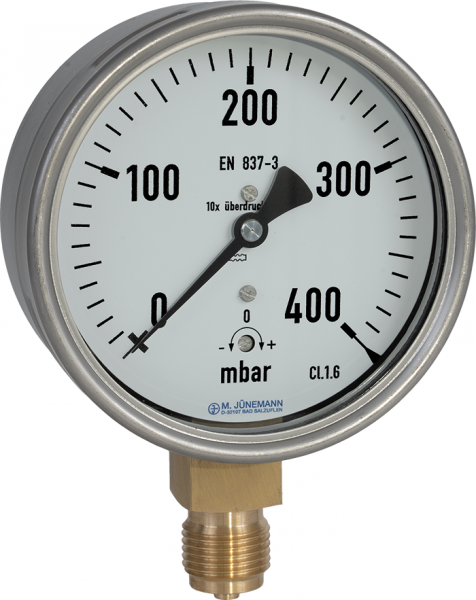

Manometer Kapselfeder (Robustausführung)

• Kapselfeder-Manometer Typ K10

  • Kupferlegierung
  • NG60, 100 oder 160
  • von 0-10 mbar bis 0-600 mbar
  • Genauigkeitsklasse: 1,6
  • ohne Flüssigkeitsfüllung
  • Anschluss unten (Standard), 8 weitere Varianten möglich
  • Optional: Explosionsschutz gemäß ATEX 2014/34/EU, Zündschutz: Ex II 2G Ex h IIC T6…T1 Gb X / Ex II 2D Ex h IIIC T6…T1 Db X / DEKRA EXAM GmbH, benannte Stelle 0158

  Kenndaten

  Gehäuse:	NG60, 100 und 160 mm, Edelstahl Schalttafeleinbaugehäuse DIN 43700, 72×72, 96×96, 144×144, 144×72 und 192×96 mm Kunststoff, schwarz
  Nenngrößen:	NG60, 100 und 160 mm
  Schutzart:	IP54 (EN 60 529)
  Anschluss:	NG60 mm : G1/4B, Messing NG100 und 160 mm: G1/2B, Messing
  Varianten	Anschluss unten (Standard) auch möglich: Anschluss unten mit Rand vorne, Anschluss unten mit Rand hinten, Anschluss hinten, Anschluss hinten mit Rand vorne, Anschluss hinten mit Rand hinten, Anschluss hinten mit Dreikantfrontring, Anschluss hinten mit Quadratgehäuse, Anschluss hinten mit Profilgehäuse
  Messorgan:	Kupferlegierung
  Zeigerwerk:	Grund- und Deckplatine aus Messing, Laufteile aus Neusilber
  Zeiger:	Aluminuim, schwarz
  Zifferblatt:	Aluminium, weiß Skala und Beschriftung schwarz
  Sichtscheibe:	NG60 mm : Acrylglas, NG100 und 160 mm : Instrumentenglas
  Genauigkeitsklasse:	Klasse 1,6
  Nullpunkteinstellung:	Verstellschraube im Zifferblatt
  Temperatureinfluss, TRef 20°C	Temperaturzunahme: +0,3 % FS / 10K Temperaturabnahme: -0,3 % FS / 10K
  Umgebungstemperatur	-25 … + 60°C
  Messstofftemperatur	+100°C
  Überlastbarkeit	< 25 mbar : 6 x Skalenendwert > 25 mbar : 10 x Skalenendwert

  Abmessungen

  NG*	Maße (mm)						Masse (kg)	Masse mit Glyzerinfüllung (kg)
  	b	c	D	G	h	SW
  60	42	11	62	G 1/4” B	54	14	0,22	0,30
  100	50	15	100	G 1/2” B	87	22	0,60	0,80
  160	50	14,5	160	G 1/2” B	118	22	1,10	1,95

  *Anschluss unten (Standard), Varianten auf Anfrage

  Preise

  Bitte kontaktieren Sie uns unter info@tecon-systemtechnik.de oder +4926196389744. Danke!

  NG 60*

  Anzeigebereich mbar	NG	Preis €
  -25 – 15	60	auf Anfrage
  -20 – 40	60	auf Anfrage
  – 40 – 20	60	auf Anfrage
  -25 – 0	60	auf Anfrage
  -40 – 0	60	auf Anfrage
  -60 – 0	60	auf Anfrage
  -100 – 0	60	auf Anfrage
  -160 – 0	60	auf Anfrage
  -250 – 0	60	auf Anfrage
  -400 – 0	60	auf Anfrage
  0 – 10	60	auf Anfrage
  0 – 16	60	auf Anfrage
  0 – 25	60	auf Anfrage
  0 – 40	60	auf Anfrage
  0 – 60	60	auf Anfrage
  0 – 100	60	auf Anfrage
  0 – 160	60	auf Anfrage
  0 – 250	60	auf Anfrage
  0 – 400	60	auf Anfrage
  0 – 600	60	auf Anfrage

  *Anschluss bitte angeben



  NG 100*

  Anzeigebereich mbar	NG	Preis €
  -25 – 15	100	auf Anfrage
  -20 – 40	100	auf Anfrage
  – 40 – 20	100	auf Anfrage
  -6 – 0	100	auf Anfrage
  -10 – 0	100	auf Anfrage
  -16 – 0	100	auf Anfrage
  -25 – 0	100	auf Anfrage
  -40 – 0	100	auf Anfrage
  -60 – 0	100	auf Anfrage
  -100 – 0	100	auf Anfrage
  -160 – 0	100	auf Anfrage
  -250 – 0	100	auf Anfrage
  -400 – 0	100	auf Anfrage
  0 – 6	100	auf Anfrage
  0 – 10	100	auf Anfrage
  0 – 16	100	auf Anfrage
  0 – 25	100	auf Anfrage
  0 – 40	100	auf Anfrage
  0 – 60	100	auf Anfrage
  0 – 100	100	auf Anfrage
  0 – 160	100	auf Anfrage
  0 – 200	100	auf Anfrage
  0 – 400	100	auf Anfrage
  0 – 600	100	auf Anfrage

  *Anschluss bitte angeben



  NG 160*

  Anzeigebereich mbar	NG	Preis €
  -25 – 15	160	auf Anfrage
  -20 – 40	160	auf Anfrage
  – 40 – 20	160	auf Anfrage
  -6 – 0	160	auf Anfrage
  -10 – 0	160	auf Anfrage
  -16 – 0	160	auf Anfrage
  -25 – 0	160	auf Anfrage
  -40 – 0	160	auf Anfrage
  -60 – 0	160	auf Anfrage
  -100 – 0	160	auf Anfrage
  -160 – 0	160	auf Anfrage
  -250 – 0	160	auf Anfrage
  -400 – 0	160	auf Anfrage
  0 – 6	160	auf Anfrage
  0 – 10	160	auf Anfrage
  0 – 16	160	auf Anfrage
  0 – 25	160	auf Anfrage
  0 – 40	160	auf Anfrage
  0 – 60	160	auf Anfrage
  0 – 100	160	auf Anfrage
  0 – 160	160	auf Anfrage
  0 – 200	160	auf Anfrage
  0 – 400	160	auf Anfrage
  0 – 600	160	auf Anfrage

  *Anschluss bitte angeben
